前面文章中，成功搭建了K8s集群。这篇文章就开始来搭建组件了！

实时即未来 Apache Flink被普遍认为是下一代大数据流计算引擎。官网地址：https://flink.apache.org
Apache StreamPark之前也叫做 Streamx。是Flink开发利器。官网地址：https://streampark.apache.org

所以本文内容：K8s搭建Flink集群并用StreamX管理。

前提说明

官方文档地址如下：

依托于 StreamX一站式管理 和 K8s强大的调度管理。Flink集群的搭建算是比较简单了，按照官方文档一步一步就可以完成搭建。

K8s Flink 有要求 Kubernetes >= 1.9 前面装的1.22是满足的。

部署Flink集群

环境配置

首先登录k8smaster节点机器，检查kubectl是否正常

1
2
# 查看集群信息
kubectl cluster-info

输出集群信息，证明kubectl连接正常即可

1
2
Kubernetes control plane is running at https://192.168.31.190:6443
CoreDNS is running at https://192.168.31.190:6443/api/v1/namespaces/kube-system/services/kube-dns:dns/proxy

接下来Kubernetes RBAC配置

1
2
3
4
5
# 创建命名空间
kubectl create namespace flink-cluster

# 创建Flink角色权限，指定命名空间，默认k8s账户
kubectl create clusterrolebinding flink-role-binding-default --clusterrole=edit --serviceaccount=flink-cluster:default

这样K8s这边准备工作就全部完成了，是不是很简单。那是因为把所有的创建和管理全部用StreamX去承载了。

如果不使用StreamX。那么也可以直接使用Flink官方文档上的配置进行Flink安装，但是那样是需要用命令方式提交任务和管理的，不太方便。

安装StreamX

StreamX就直接安装在K8smaster所在机器上了，但需要提前准备一些环境：

  • JAVA 1.8+（需要安装在部署机器上）
  • MySQL 5.6+（安装在部署机器或者其他机器已经有MySQL也行）
  • Flink版本必须是1.12.x或以上版本, scala版本必须是2.11

下载安装包地址：https://github.com/apache/incubator-streampark/releases/download/v1.2.3/streamx-console-service_2.11-1.2.3.tar.gz

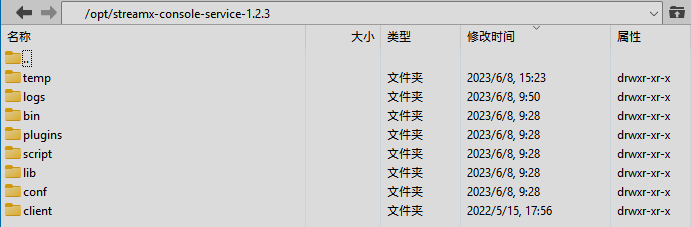

解压缩之后，cd进入该目录，可以看到目录结构如下

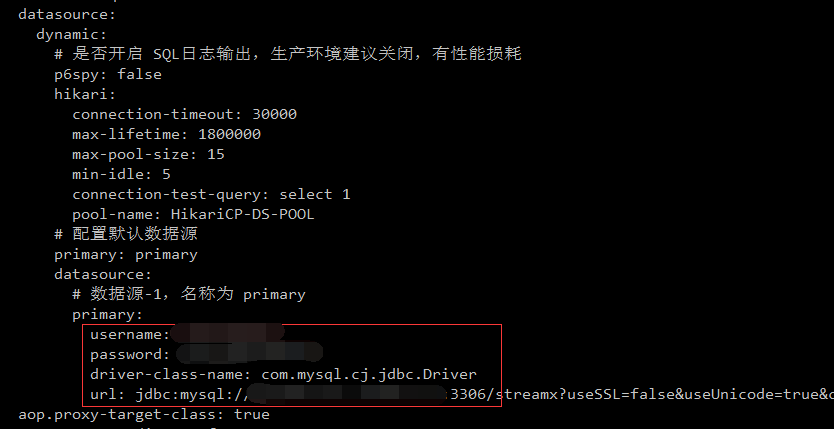

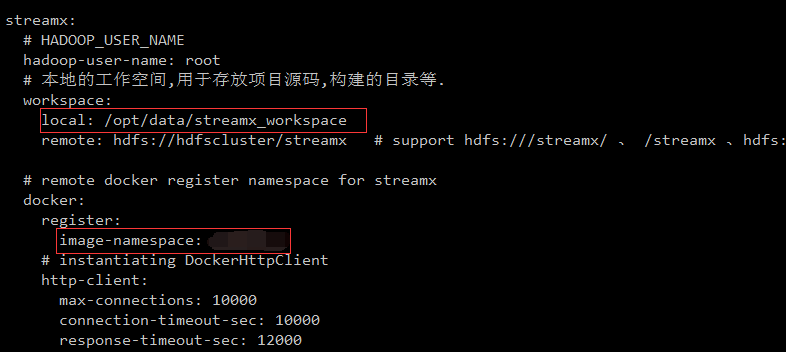

需要修改目录conf/application.yml文件中的三处
(Mysql连接信息、本地存储位置、docker仓库的命名空间)

接下来，在Mysql创建一个数据库streamx。并找到目录script/final.sql 执行这个SQL脚本。完成表和数据导入。

启动streamx

1
./bin/startup.sh

会输出一连串启动日志，最后一行[StreamX] StreamX start successful. pid: xxxx。就证明启动成功了

游览器打开：IP:10000端口，访问，输入默认账号密码admin / streamx

streamx配置

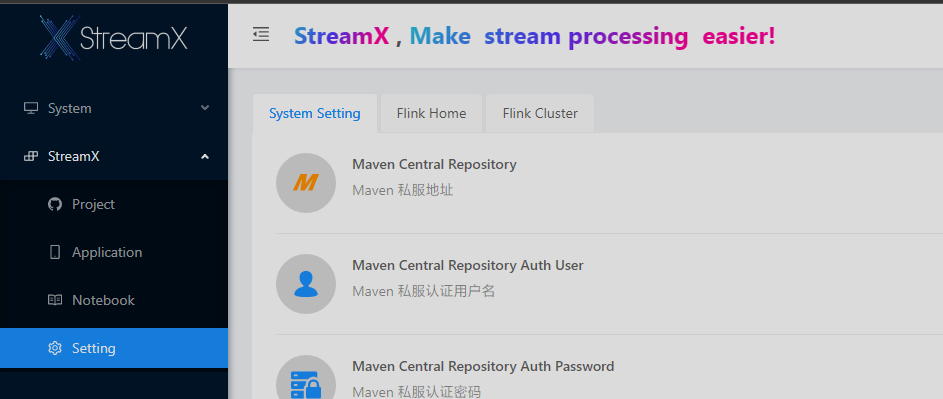

首先找到设置

先配置系统设置，Flink搭建目前只需要配置 最下面的 Docker三项

  • Docker Register Address
  • Docker Register User
  • Docker Register Password

再点击Flink Home配置，可以配置多个不同版本Flink

按照StreamX的环境要求，选择scala版本必须是2.11，大家可以自由选择版本，只需要改动地址中的版本号，即可进入对应版本文档

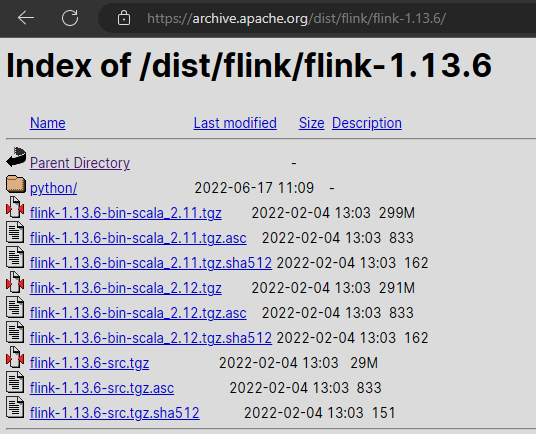

所以我这里下载1.13.6。下载地址:https://archive.apache.org/dist/flink/flink-1.13.6/

解压缩之后放到/opt/flinkpackages目录下。以后其他版本也放到这里

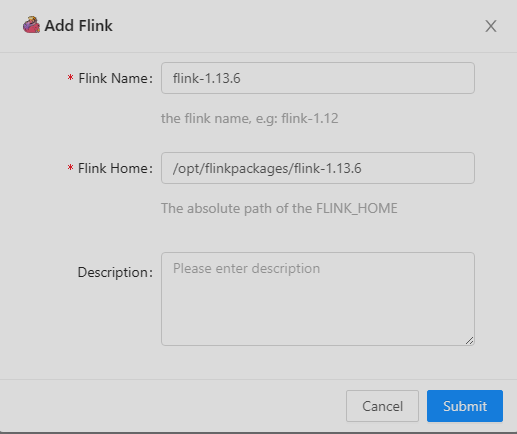

填入名称 和 目录位置 再点击提交即可

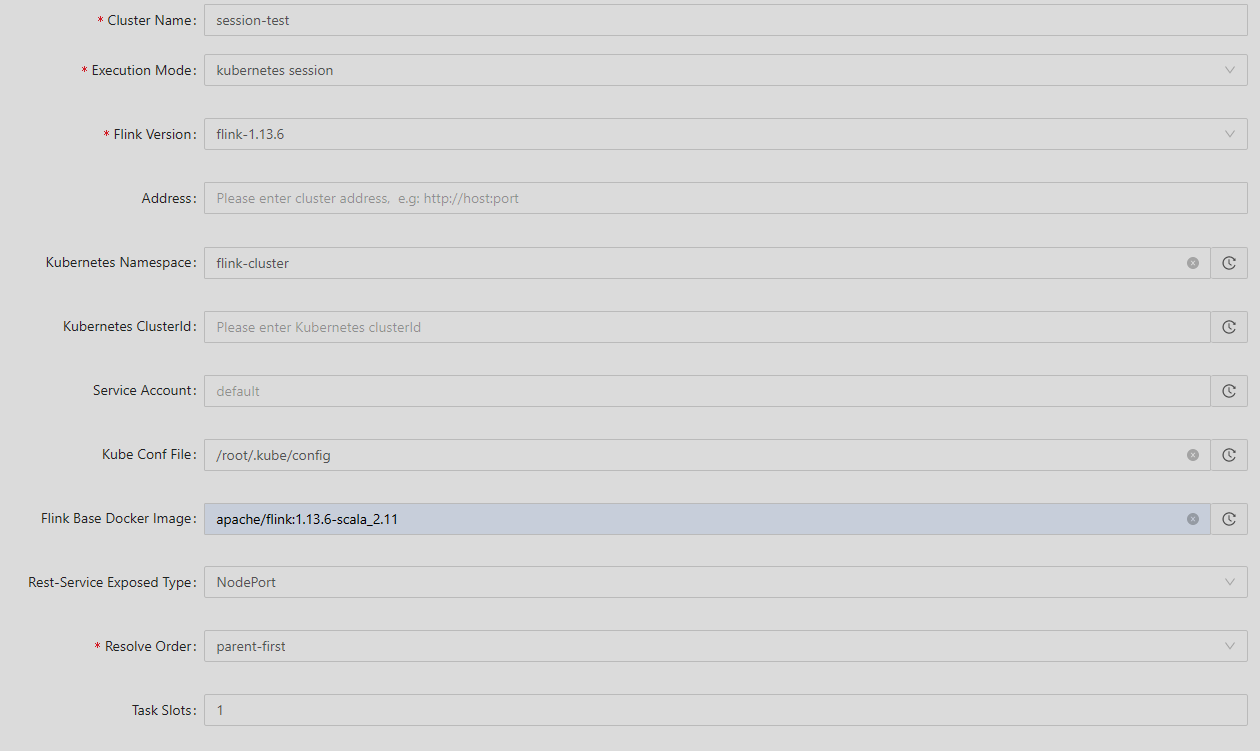

接下来开始配置集群信息，先创建一个Session集群，这里先简单配置一下，验证整个流程是否通顺

启动完成之后，点击 小眼睛 按钮 直接跳转到Flink UI。

测试验证

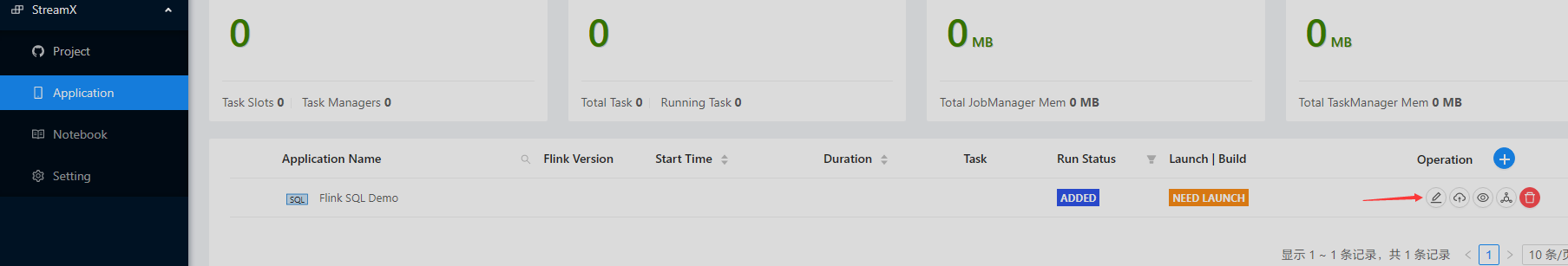

点击 Application 按钮，看到有一个自带的Demo，点击编辑按钮

测试session模式部署任务

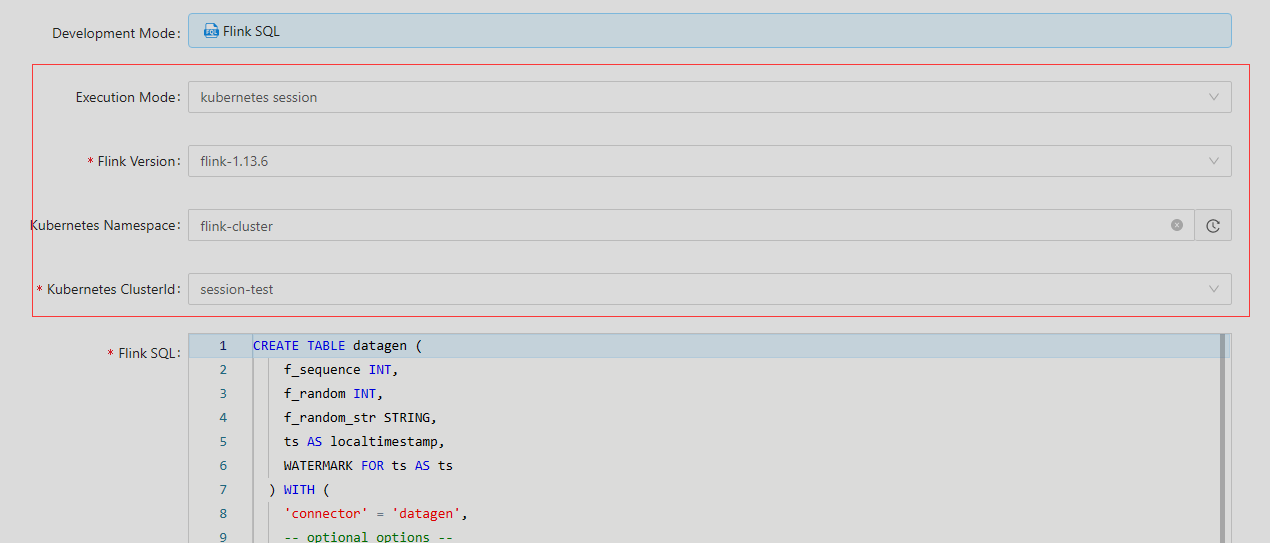

选择刚刚启动的Session-test集群，其他下面配置不用改，直接点提交

然后 点击第二个按钮Launch Application，等待编译完成之后 > 再次点击就是Start Application。会弹出启动配置窗口 > 关闭savepoint。再点击应用。

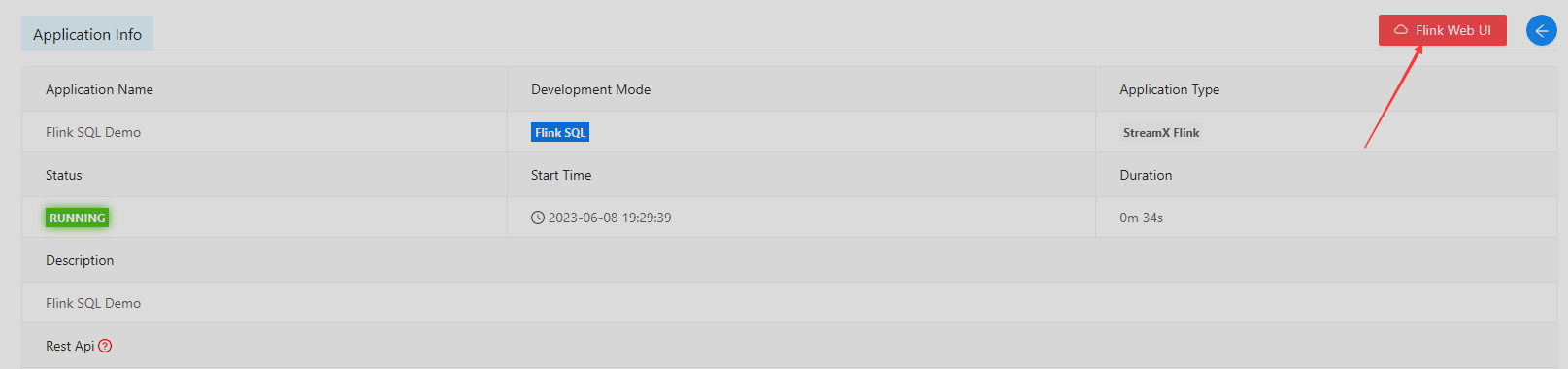

等待启动成功变为Running状态，点击小眼睛 按钮查看详细，可以跳转到Flink UI。

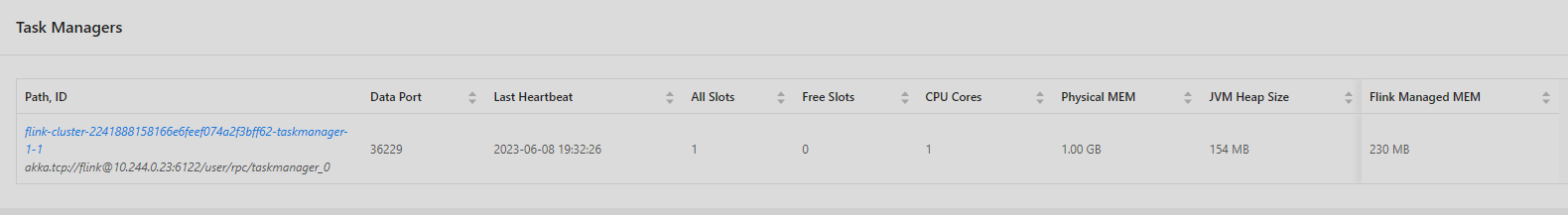

可以在Flink UIk看到在运行，这个Demo一会就跑完了。然后会自动伸缩TaskManagers

至此，整个Flink Session部署的流程就跑通了！

测试application模式部署任务

这里面有一个前提条件，需要预先在每台节点机器上登录docker私有仓库

1
2
# docker login命令用于登陆到一个Docker镜像仓库，如果未指定镜像仓库地址，默认为官方仓库DockerHub（hub.docker.com）。
docker login --username=用户名 镜像仓库地址

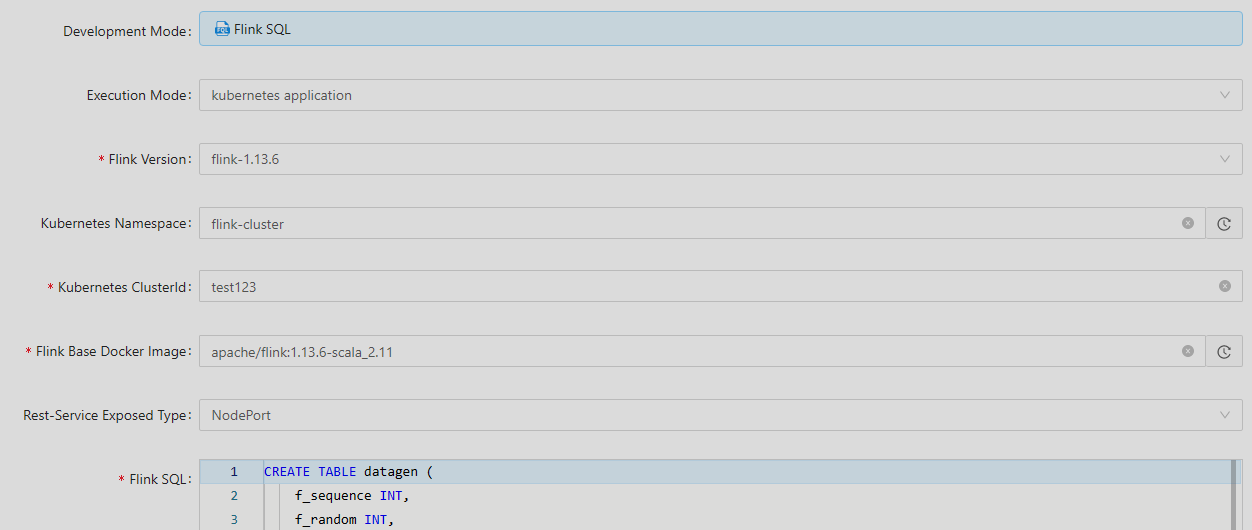

还是用上面的Flink SQL Demo，再次编辑，模式选择kubernetes application 自定义clusterId：test123，然后点提交。

接下来就是和session集群一样的操作，点击第二个按钮Launch。等待docker镜像bulid完成并上传到docke仓库。就可以再次点击启动了

等待启动成功变为Running状态，点击小眼睛 按钮查看详细，可以跳转到Flink UI 进行查看。

至此，整个Flink application部署的流程也跑通了！

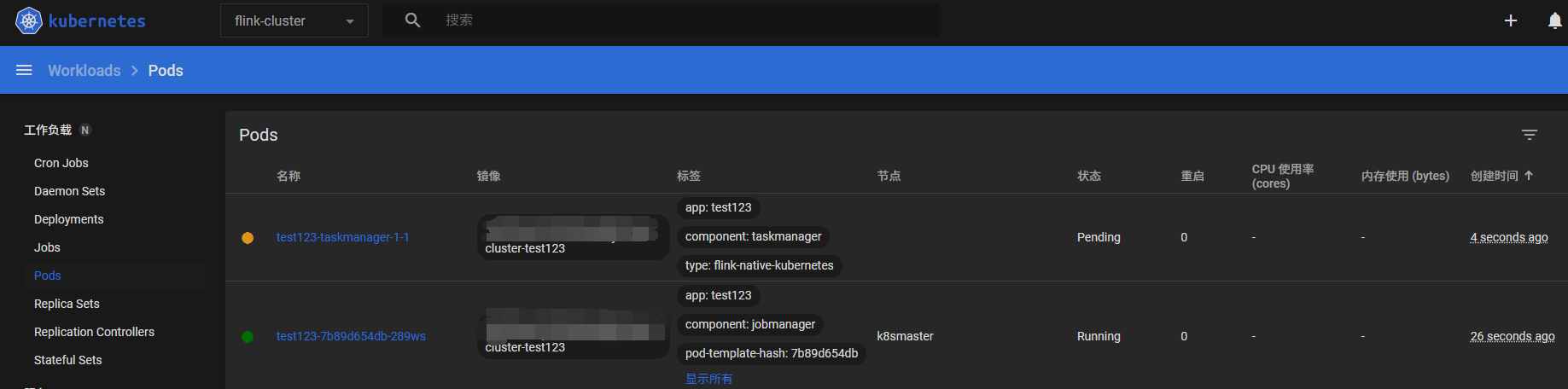

也可以直接在K8s Dashboard 查看，等待jobmanager和taskmanager都为running。

Flink 任务资源配置

接下来就是根据任务来合理配置不同的部署模式。合理利用资源。

高效利用资源，让K8s合理分配，可以从Flink官方文档中了解Flink的整个配置说明。
地址：https://nightlies.apache.org/flink/flink-docs-release-1.13/docs/deployment/config/#kubernetes

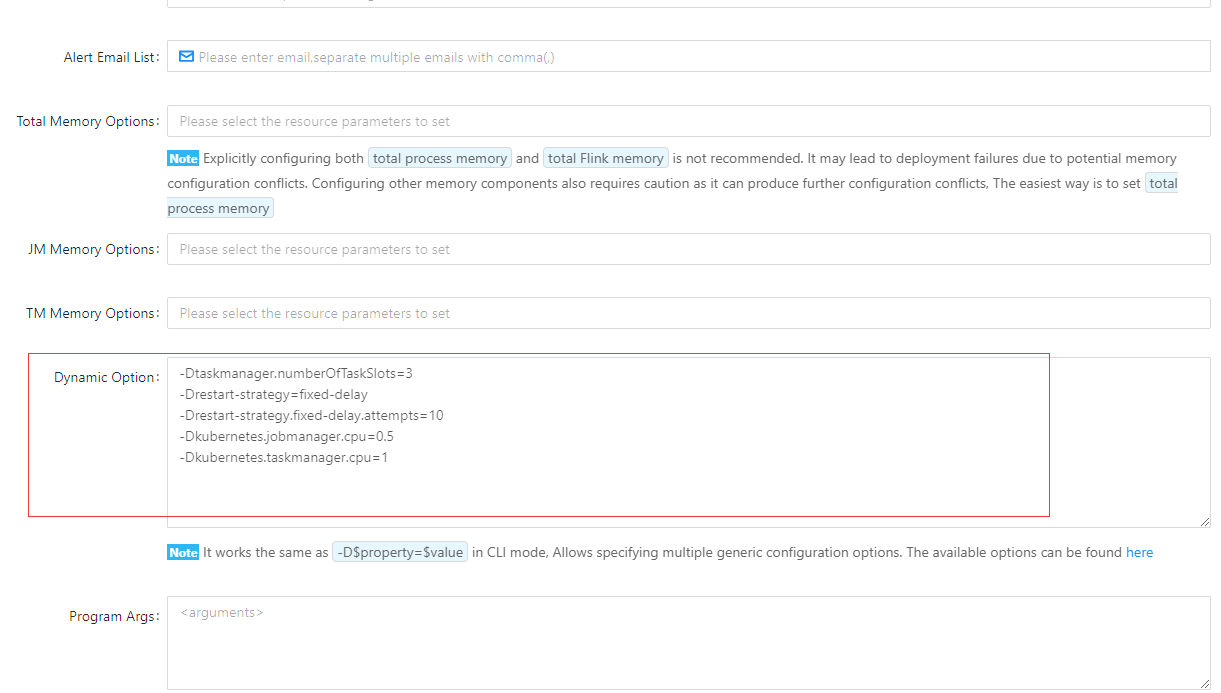

从文档中，我们可以看到所有配置项，可以直接在Streamx上直接对Flink集群进行配置 写在：“Dynamic Option” （一行一个配置，首位添加-D） 中 比如：

  • 配置了一个TaskManger中有三个slot
  • 配置了任务重启策略为固定间隔重启
  • 配置了任务重启次数为10次
  • 配置了K8s限制jobmangerCPU资源为0.5
  • 配置了K8s限制taskmangerCPU资源为1

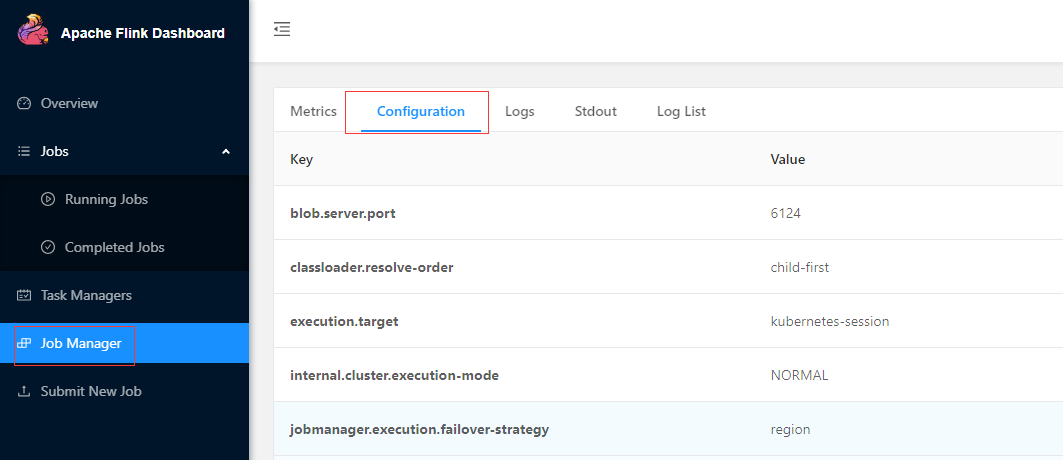

这样在Flink集群启动时，就会按照配置加载，从Flink UI中也可以看到集群的详细配置

Flink镜像时区修改

用Flink的官方镜像，时区不是东八区，从日志打印也可以看出来慢了8个小时。所以我们需要构建自定义镜像，修改时区为东八区
首先创建一个Dockerfile

1
2
3
FROM apache/flink:1.13.6-scala_2.11
RUN ln -sf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime
RUN echo 'Asia/Shanghai' > /etc/timezone

在Dockerfil同级目录，执行build命令(注意命令最后有一点)，打成自定义镜像。

1
docker build -t streamx/flink:1.13.6-scala_2.11 .

再推送到私服

1
docker push streamx/flink:1.13.6-scala_2.11

接着修改集群设置中的镜像配置”Flink Base Docker Image”为新的自定义镜像，再次启动即可。

Streamx中使用UDF函数

在Flink SQL 中，会需要使用到自定义的UDF函数，来做一些复杂的计算。
首先我们创建一个Maven工程，Pom.xml引入基础的包，和业务需要的包即可

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
<dependencies>
	<!-- Flink基础包 -->
       <dependency>
           <groupId>org.apache.flink</groupId>
           <artifactId>flink-table-common</artifactId>
           <version>${flink.version}</version>
           <scope>provided</scope>
       </dependency>
   </dependencies>

   <build>
       <plugins>
           <plugin>
               <groupId>org.apache.maven.plugins</groupId>
               <artifactId>maven-shade-plugin</artifactId>
               <version>3.2.4</version>
               <executions>
                   <execution>
                       <phase>package</phase>
                       <goals>
                           <goal>shade</goal>
                       </goals>
                       <configuration>
                           <transformers>
                               <transformer implementation="org.apache.maven.plugins.shade.resource.ManifestResourceTransformer">
                                   <mainClass>cn.dollcode.TestCalc</mainClass>
                               </transformer>
                           </transformers>
                       </configuration>
                   </execution>
               </executions>
           </plugin>
           <plugin>
               <groupId>org.apache.maven.plugins</groupId>
               <artifactId>maven-compiler-plugin</artifactId>
               <configuration>
                   <source>8</source>
                   <target>8</target>
               </configuration>
           </plugin>
       </plugins>
   </build>

然后创建自定义函数类，并继承Flink的ScalarFunction类，这里举例就简单实现拼接函数

1
2
3
4
5
6
public class TestCalc extends ScalarFunction {

    public String eval(String value) {
        return "Hello" + value;
    }
}

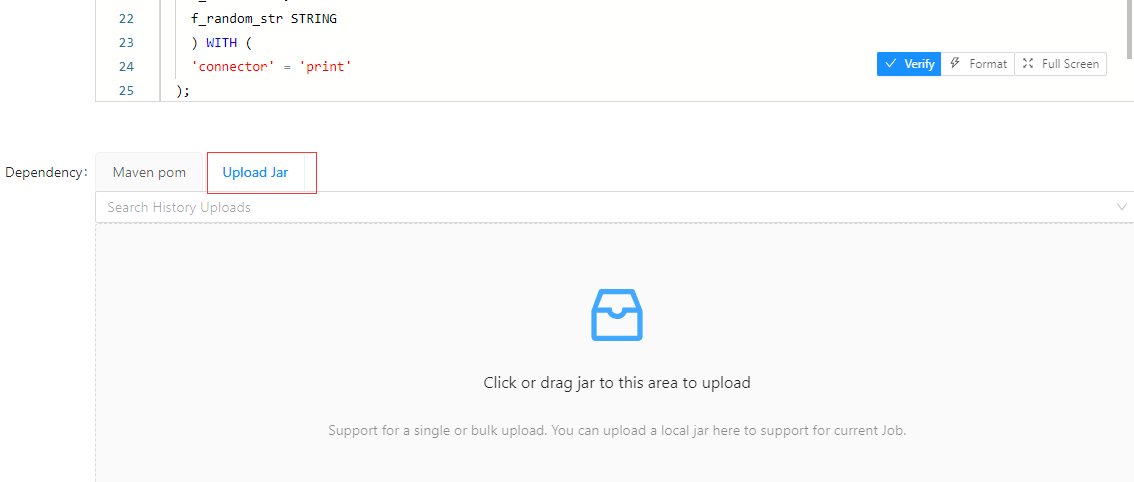

将Maven工程打成Jar包，在Streamx中创建Flink SQL任务，并在Dependency一栏 选择 Upload Jar。

同时需要在SQL中添加 注册函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
 CREATE TABLE datagen (
   f_sequence INT,
   f_random INT,
   f_random_str STRING,
   ts AS localtimestamp,
   WATERMARK FOR ts AS ts
 ) WITH (
   'connector' = 'datagen',
   -- optional options --
   'rows-per-second'='5',
   'fields.f_sequence.kind'='sequence',
   'fields.f_sequence.start'='1',
   'fields.f_sequence.end'='500',
   'fields.f_random.min'='1',
   'fields.f_random.max'='500',
   'fields.f_random_str.length'='10'
 );

 CREATE TABLE print_table (
   f_sequence INT,
   f_random INT,
   f_random_str STRING
   ) WITH (
   'connector' = 'print'
 );

 CREATE FUNCTION TestCalc as 'cn.dollcode.TestCalc'; -- 注册函数，前面是定义函数名，后面是指定函数路径

 INSERT INTO print_table
   select
	f_sequence,
	f_random,
	TestCalc(f_random_str) -- 使用函数
from datagen;
